JVC KW-AVX810 en GOLF V (instalación)

En este artículo se explica paso a paso como desmontar la parte central del salpicadero para extraer el equipo que viene de serie para poner otro equipo, en este caso un doble din de 7", JVC KW-AVX810.

Primero de todo es necesario desmontar la parte superior de la consola central.
Para ello es necesario desgrapar la rejilla.

Debajo de ésta encontramos la trampilla que abre y cierra el conducto de aire, que también tenemos que desmontar. En la parte delantera de la pieza hay un tornillo que se debe desatornillar antes de levantar la pieza. (Para ello se puede usar un destornillador T20). Una vez desatornillado debemos tirar de la pieza levantándola hacia nosotros.


El siguiente paso es desmontar la parte superior del equipo, en donde se encuentran las rejillas de los conductos de aire y el interruptor de encendido de los warnings.
Para ello se deben desatornillar dos tornillos de la misma medida que la anterior.

Os muestro como desmontar esta pieza:


Ahora ya podemos quitar la última pieza, el plásticos que rodea a los mandos del climatizador.(Va mediante grapas.)

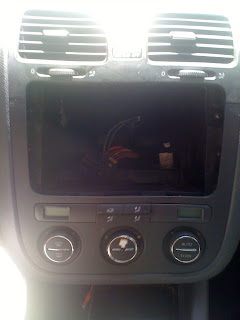

Una vez extraída esta pieza, se pueden ver los 4 tornillos que sujetan el equipo.


Ahora ya podemos proceder a instalar el nuevo equipo:


Primero se añade un marco para ajustar el nuevo equipo.

Ahora se puede volver a montar todas las piezas del coche, puesto que el equipo nuevo se introduce directamente en el hueco.


Realizamos las conexiones (es necesario comprar un adaptador ISO).
Y a disfrutar!
